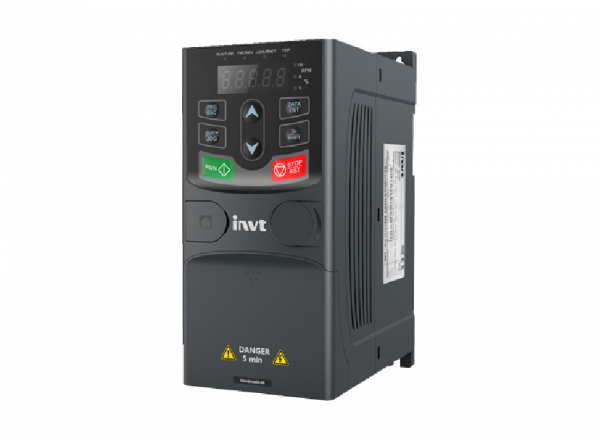

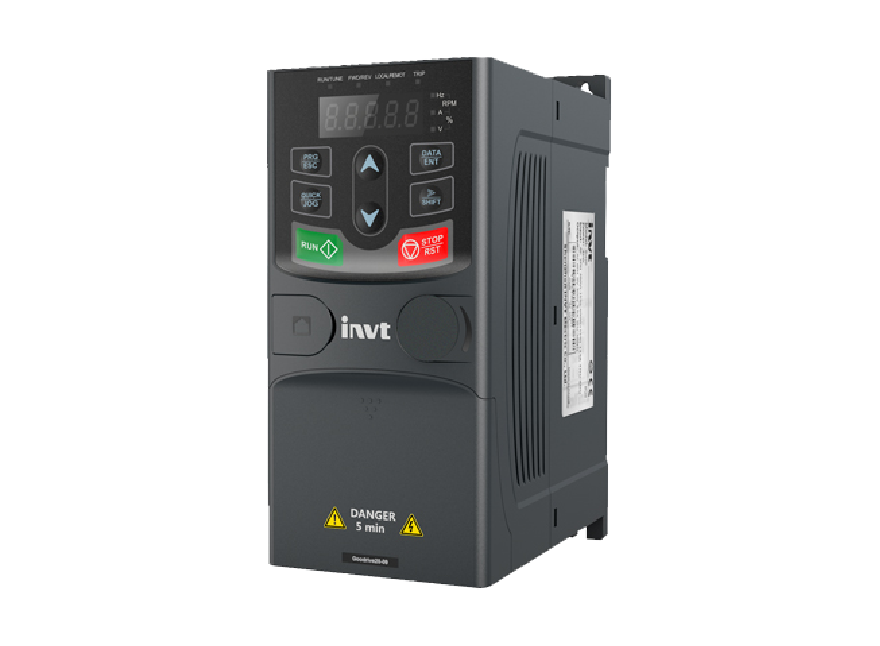

Biến tần INVT GD20-09 là thiết bị điều khiển vector vòng hở, được thiết kế đặc biệt cho các ứng dụng cẩu trục như tời điện, cẩu trục kiểu châu Âu, cẩu trục giàn và cẩu trục trọng tải nhỏ.
Đặc điểm kỹ thuật:
- Dải công suất: 0,75 kW đến 37 kW
- Điện áp đầu vào: AC 3 pha, 380V (-15%) đến 440V (+10%)
- Tần số đầu vào: 50 Hz hoặc 60 Hz; dải cho phép: 47 – 63 Hz
- Điện áp đầu ra: 0 – điện áp đầu vào
- Tần số đầu ra: 0 – 150 Hz
Tính năng nổi bật:
- Chế độ điều khiển: SVPWM, SVC
- Loại động cơ hỗ trợ: Động cơ không đồng bộ (AM)
- Tỷ lệ điều chỉnh tốc độ: 1:200 (SVC)
- Độ chính xác tốc độ: ±0,2% (SVC)
- Mô-men khởi động: 0,25 Hz/150% (SVC)
- Khả năng quá tải: 100% trong thời gian dài, 120% trong 1 phút và 170% trong 10 giây
- Bảo vệ: Hơn 30 chức năng bảo vệ lỗi như quá dòng, quá áp, thiếu điện áp, quá nhiệt, mất pha, thiếu tải và quá tải
Giao diện ngoại vi:
- Ngõ vào analog: 1 ngõ vào 0-10V/0-20mA
- Ngõ vào số: Hỗ trợ nguồn bên trong 24V; hỗ trợ ngõ vào điện áp của nguồn điện bên ngoài (-20%)24–48VDC(+10%) và (-10%)24–48VAC(+10%); thiết bị đầu cuối đầu vào hai chiều, hỗ trợ đồng thời các phương thức kết nối NPN và PNP
- Ngõ ra relay: 3 ngõ ra rơle có thể lập trình với công suất tiếp điểm: 3A/AC 250V, 1A/DC 30V
Điều kiện hoạt động:
- Nhiệt độ môi trường: -10°C đến +50°C; giảm hiệu suất khi nhiệt độ vượt quá 40°C
- Độ cao: Dưới 1.000 m; yêu cầu giảm hiệu suất nếu trên 1.000 m
- Cấp bảo vệ: IP20
- Phương pháp làm mát: Làm mát bằng gió cưỡng bức
Với thiết kế nhỏ gọn và khả năng tương thích điện từ đạt tiêu chuẩn EMC, biến tần GD20-09 đáp ứng yêu cầu về môi trường tiếng ồn thấp và EMI thấp trong các ứng dụng cẩu trục.
